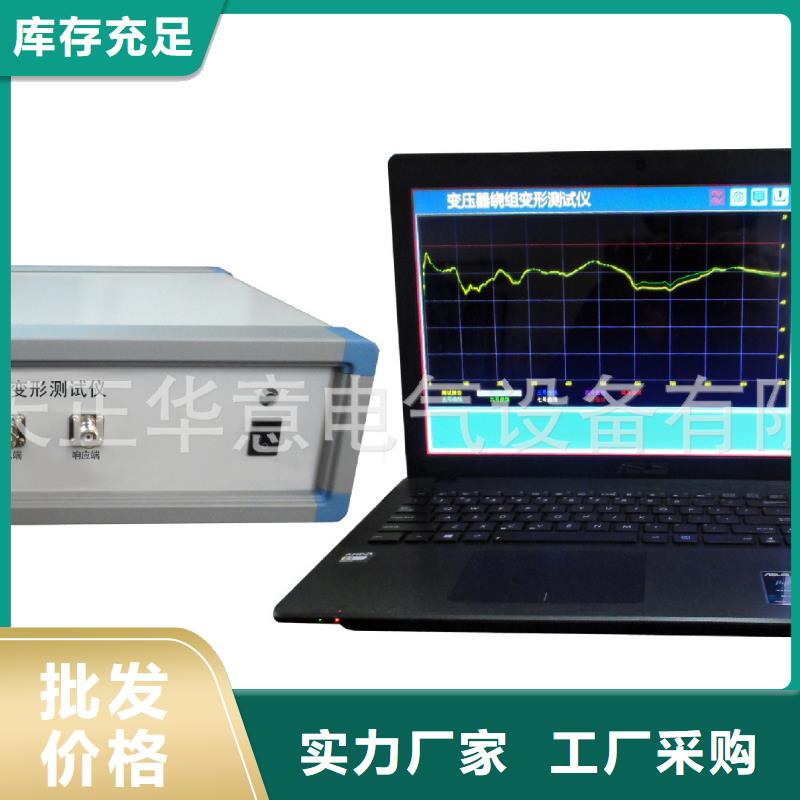

江苏南京变压器绕组变形测试仪系统测试4.1启动“绕组变形测试系统”程序1)双击桌面上的“变压器绕组变形测试仪” 图标，启动“变压器绕组变形测试系统”程序。2)启动过程完成后，进入标题为“变压器绕组变形测试仪”的主程序界面。（双击屏幕左上角的小图标，便可切换至桌面。测试过程中请不要点击。）软件主界面分为7个组成部分：（A）测试曲线显示区该区域显示测试曲线，横坐标为频率，纵坐标为dB值（幅频测试）或角度值（相频测试）。下方标签包括:曲线类型标签:用于标识当前所显示的内容是“幅频曲线”还是“相频曲线”。 点击该标签，可以在两种类型间进行切换（需硬件支持）。扫描模式标签：用于显示当前扫描模式是线性扫描还是对数扫描，点击该标签，可以在两种模式间切换。起始频率标签：用于显示当前的扫描起始频率，点击该标签，可以在不同的起始频率间切换。终止频率标签：用于显示当前的扫描终止频率。扫描点数标签：用于显示当前扫描的总点数，点击该标签，可以在不同的点数间切换。（B）状态显示区状态显示区显示当前设备的工作状态。（C）操作区操作区有开始和终止两个按钮，该按钮在测试中会根据使用状态轮流显示，停止状态时显示“start开始”，开始状态时显示“stop停止”。在按钮下方有当前状态显示标签，用于显示设备当前的状态：“脱机状态”：计算机工作与脱机状态，只能进行数据读取和打印等功能。“设备连接”：计算机与设备已经连接，可以进行测试。“设备断开”：计算机与设备断开，无法进行测试，一般需重新连接并重启软件。（D）测试参数设置区D区显示参数设置窗口，该窗口用于设置测试参数，分别可以设置绕组接法、待测绕组类别与编号、扫描终止频率等参数。（E）曲线描述区E区显示当前曲线的描述信息，所有标签的颜色代表了与之颜色对应的曲线的描述信息。（F）数据选择区右上角（F）为数据选择区，测试数据采用分级管理，级为变电站名称，第二级为变压器名称，第三级为变压器的绕组类别和编号，一层为已经存在数据，数据名称采用“数据类型＠测试时间”的方式显示。该部分显示的数据与（A）区所对应的标签内容相配合，当显示为“幅频曲线”时，数据选择区显示幅频曲线的测试结果，当显示为“相频曲线”时，数据选择区显示相频曲线的测试结果。
