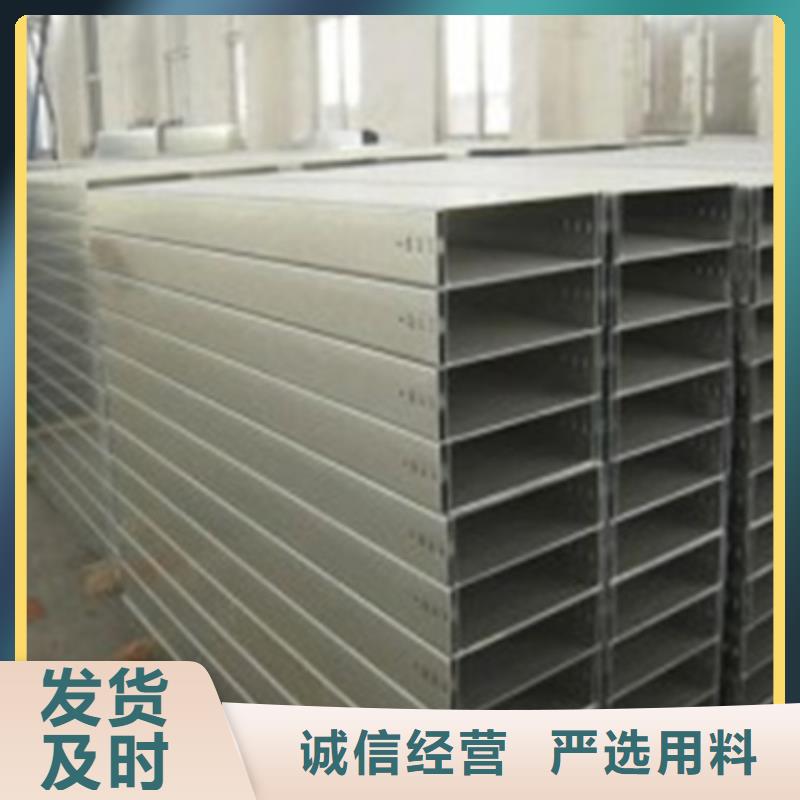

水平桥架-接受定制

电缆桥架根据电缆弯曲半径选择电缆桥架 在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆小允许弯曲半径。 材料统计方面的问题 设计图纸在材料统计方面存在的主要问题： 1）漏项。有的统计托架材料时仅仅统计直通部分，弯通部分不统计；有的材料表干脆没有支吊架一项。对于工程总承包公司而言，漏项带来的后果是在项目报价阶段导致报价偏低，而在项目执行阶段采购部门老是和供货商签订增补合同，从而导致总承包公司利润的降低。 2）错项。原因在于很多设计人员对于一些概念不清，有的把弯通、支吊架算作附件，有的把盖板当成主材。实际上，电缆桥架的“托架”包括直通和弯通两部分。电缆桥架的“附件”包括各种连接板、盖板、隔板、压板、终端板、引下件、紧固件等。附件在材料表中不开列，由供货商随货配套供应，成本打入托架的单价部分，工程中不需要供货商单独报价。而“支吊架”包括托臂、立柱、吊架等，需要单独开列，工程中供货商需要单独报价。 3）统计量偏差大，通常是数量偏少。那么工程报价中如何比较准确地统计电缆桥架的材料呢？一般而言，托架的直通部分可考虑1％～2％的裕量，弯通部分则直接统计数量。桥架全长除以平均立柱间距（户外立柱跨距一般采取6m，室内立柱跨距一般采取3m），得到立柱数，增加2％～4％裕量。而桥架全长除以支吊架平均间距，得到支吊架数，再考虑1％～2％裕量。至于支吊架的间距，户内直线段支吊架间距一般取1.5～3m，垂直安装的支架间距不大于2m。非直线段的支吊架配置应当遵守规范规定：当弯通弯曲半径小于300mm时，应在距非直线段与直线结合处300～600mm的直线段侧设置一个支吊架；当弯通弯曲半径不小于300mm时，除在距非直线段与直线结合处300～600mm的直线段侧设置一个支吊架外，在非直线段中部应增设一个支吊架。

防火电缆桥架标准有很多内容，其中包括桥架的材质、型号、品种、表面防护、耐火等级等。防火桥架常见规格有100＊50mm、200＊100mm、300＊100mm、400＊100mm等。防火桥架的宽度要考虑桥架的载荷要求。更多详细内容可以参考下面： 1、防火标准 防火电缆桥架 标准包括《GA479-2004 耐火电缆槽盒》（简称2004防火电缆桥架 标准）和《GB29415-2013_耐火电缆槽盒》（简称2013防火电缆桥架 标准）。2004防火电缆桥架 标准执行日期为2004年10月1日，发布单位为中华人民共和国公安部，适用于工业或民用建筑物中的1KV以下的低压防火桥架。2004防火电缆桥架 标准中规定了桥架的规格、分类、型号、要求和试验方法。 防火标准 2、电缆桥架 水平电缆桥架敷设的端部、进出接线箱的转角处、转弯处、穿越变形缝的两端、水平三通的三个端点、水平四通的四个端点，都应该增设支吊架。H-107槽钢立柱底座可与H103槽钢立柱、H105异型立柱配套，可作吊装电缆桥架或垂直引上、引下使用。 电缆桥架 3、防火桥架 在腐蚀环境下进行防火电缆桥架敷设时，应采取相关措施防止桥架表面涂层被破环，导致起斑生锈。防火电缆桥架敷设现场进行切割、钻孔操作后，对裸露的钢材基板表面要用相应的防腐涂料或油漆修补。防火电缆桥架支架的配套连接螺栓要根据具体要求型号来订货，防火电缆桥架支架的表面处理主要有喷漆、镀锌两种工艺，在重腐蚀环境下可以采用镀锌工艺。 防火桥架 4、桥架规格 同一规格不同材质的电缆桥架，镀锌电缆桥架比铝合金电缆桥架的价格要高，玻璃钢电缆桥架比镀锌电缆桥架的价格要便宜。为了方便现场技术人员的准确选型，电缆桥架厂家一般都提供常用的电缆桥架弯通配件图，技术人员根据需要在提料清单中填写：名称＋产品编码＋规格型号（宽mm＊高mm）。 5、桥架宽度 电缆桥架宽度和高度的尺寸偏差应该在GB/T 1804-2000中V级的规定范围内，其中要注意的是，电缆桥架盖板的宽度要取正偏差，槽体或梯架的宽度要去负偏差。电缆桥架的常用宽度有50mm、100mm、150mm、200mm、300mm、400mm、500mm、600mm、800mm、1000mm等。其中200mm、300mm、400mm宽度为常见。
